1、公司简介
怀化智信能源科技有限公司是怀化建南机器厂有限公司的全资子公司。公司注册资金为5180万元，是湖南省属高科技民营企业，是湖南省属高科技民营企业是湖南省属高科技民营企业是湖南省属高科技民营企业主要从事智能水表和智能电表的研发、生产和销售。
公司秉承军工传统和军工品质，致力于智能仪器仪表的研制和生产，截止目前，公司年生产电能表生产能力已突破500万台，水表生产能力超过100万台。
怀化建南机器厂有限公司创建于1970年，前身为国营建南机器厂（军工4507厂），属国有大型军工科技企业，2007年公司经过国企改制，通过资产重组及股权变更，更名为怀化建南机器厂有限公司。
公司的发展得到了国家、部委、省市各级领导的关心和重视，赵紫阳、江泽民、胡锦涛、朱镕基等国家领导人都曾亲临公司视察指导。公司一贯传承“为客户创造价值，以创新赢取生存”的核心经营理念，用科技推进企业发展，以质量超越顾客期望，不断强化产品及服务的创新，为创建一流的仪表供应商而努力。
2、智慧水务综合分析
2.1 概述
智慧水务利用新一代信息技术，通过传感器技术、网络和移动系统与水务信息系统的结合，构建成智能感知、智能仿真、智能诊断、智能预警、智能调度、智能处置、智能控制和智能服务全方位的水务管理系统。“智慧水务”是智慧城市建设的重要组成部分，旨在提升水务管理和服务的水平，为城市的发展提供更好的支撑，有效提升城市智慧建设和宜居能力
2.2 趋势分析
据中国产业调研网发布的《2015年版中国智慧水务市场现状调研与发展趋势分析报告》显示，2015年4月16日，万众瞩目的《水污染防治计划》发布，水务市场将产生5万亿增额，未来5年、10年中国水务市场将呈现出空前绝后的火爆格局，面对如此竞争激烈的战况，如何立足为本，具有行业核心竞争力成为水务企业正在思考或正在探索的课题！那么作为传统的水务行业，能否借助“互联网+”技术新趋势“物联网、云计算、大数据”在“互联网+水务“的风口腾飞呢？
2015年版中国智慧水务市场现状调研与发展趋势分析报告对我国智慧水务行业现状、发展变化、竞争格局等情况进行深入的调研分析，并对未来智慧水务市场发展动向作了详尽阐述，还根据智慧水务行业的发展轨迹对智慧水务行业未来发展前景作了审慎的判断，为智慧水务产业投资者寻找新的投资亮点。
3、解决方案
3.1 用户端解决方案
3.1.1 LXSZ型光电直读有线远传水表
3.1.1.1 概述
LXSZ 型直读式有线远传水表 （以下简称直读式远传水表）是针对日常用水的实际需要，自行研制的一款便于远程抄表及控制的直读式远传水表。它采用M-BUS/RS485总线方式通讯，实现水表使用水量的远程直读，有效地避免了管理部门上门抄表。本产品还具备阀门控制功能（可选），方便管理部门对直读式远传水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产力。
本直读式远传水表，符合GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》或DL/T645-1997《多功能电能表通信协议》的要求，也可根据客户需求定制通信协议。

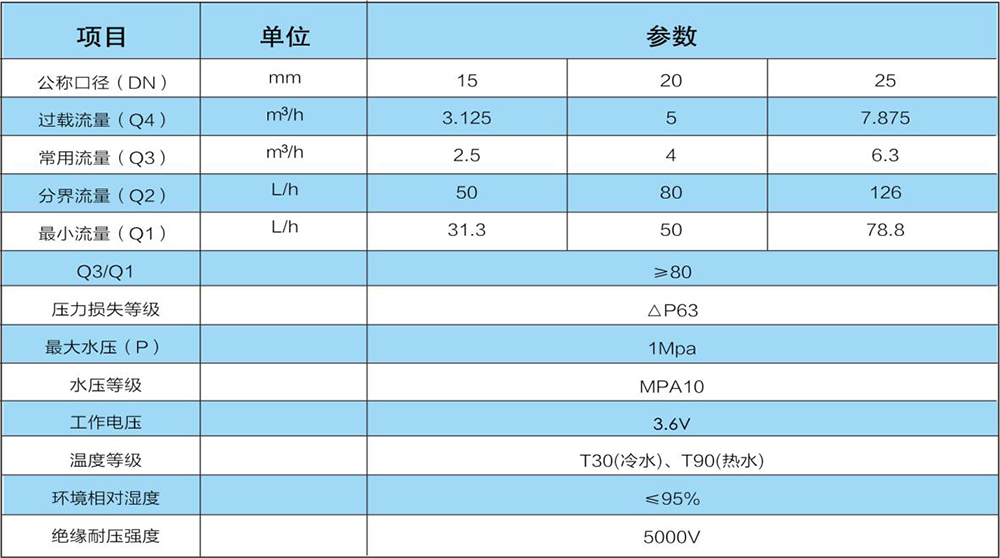

3.1.1.2 水表流量参数
3.1.1.3 性能特点
直接读取表计的窗口值，不是累积脉冲换算，没有累积误差。
表计无源、表内无电池，平常零功耗，直读装置仅在抄表瞬间加电工作。
直读表计有唯一地址码，可保证地址唯一、正确。
实时采集水表数据，不是脉冲累加式计量，无需初始化。系统在首次开通及出现故障维修重新启动后都无需对表初始化，维护的工作量得到极大的降低。
无源光电远传水表直接传送数码，而非脉冲信号。它不仅不受机械震动影响，而且不怕磁干扰，所以在复杂的使用环境下能稳定、准确、可靠地实现计量。
整个系统平时不运行，不供电，只在抄表瞬间供电工作，因而功耗极低，无需内置电源和备用电源,维护简单，也不会因停电、网络故障影响而丢失数据。
采用MBUS或RS485总线通讯，施工难度小，施工成本低，调试简单容易，带载能力强，大幅降低设备成本，线路和水表安装完毕，即可抄表。
直读的数据就是远传表字轮的窗口实时示值，如同肉眼目测一样，系统抄读数据绝对靠，完全解决了其它直读表进位误读的问题，系统抄表数据与远传表的示值始终保持零误差，因此水表发生倒转情况时，自动抄表数据与水表表字的读数保持一致。
3.1.2 Lora光电直读无线远传水表
3.1.2.1 概述
Lora无线远传光电直读水表是针对供水公司智能化管理的实际需要，自行研制的一款便于远程抄表及控制的远传水表。它采用我司直读水表采样原理为计量基础，通过微功率免申请计量频段(470~510MHz)与采集器/集中器进行通信，由集中器统一通过GPRS模块与主站通信将数据上传到主站，实现水表使用水量的自动远程抄收，支持双向通信，可实时开关阀，实时点抄，表端正常处于低功耗模式，当集中器下发抄表命令后，指定地址的水表唤醒，进行抄表，完毕后继续进入低功耗，有效地降低了表端功耗。本产品还具备阀门控制功能（可选），方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益。
Lora无线远传直读水表，符合GB/T778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循《中华人民共和国城镇建设行业标准CJ/T 188-2004》。
3.1.2.2 主要零部件的功能
1.供电电池： 主要用于存放电池以便拆卸；
2.强制触发开关：用于调试时触发唤醒表端；
3.通孔球阀(可选配)：主要是在主电路板的控制下对流经表内的自来水进行关闭与开通的控制。
4.光电直读采样模块：主要用于采样计量数据；
5.基表：主要用于计量当前用水量；
3.1.2.3 功能特点
■ 本产品采用我司非常成熟稳定的直读采样为基础，读数准确性可达到100%。
■ 本产品在表体的出水端设置了通孔球作为阀门，以减小阀门对计量的影响，此功能可选配。
■ 电子读数装置不影响原来一次仪表的计量精度。
■ 本产品采用IP68的防护设计，使本产品的电路板、供电电池、执行器电机等电气全部部件与外界大气完全隔离。
3.1.2.4 技术指标
3.1.2.5 电气参数
3.1.2.6 安装图及尺寸
3.1.3 NB-IoT光电直读物联网远传水表
3.1.3.1 概述
NB-IoT物联网远传直读水表是我司自行研制的一款便于远程抄表及控制的远传水表。采用我司直读水表为计量基础，通过NB-IoT窄带蜂窝物联网进行物联，实现对水表使用水量的自动远程抄表，有效地避免了管理部门上门抄表，具备阀门控制功能（可选），方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益，特别适用于布线困难地广人稀的环境安装。
NB-IoT物联网远传直读水表，符合GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循《130通讯协议规范》和《GB4208-2008标准规》规定的防护等级IP68。
3.1.3.2 核心功能
1、远程抄读：周期性定时主动上报表计读数。
2、远程阀控：可远程关阀和开阀。
3、预付费：支持预付费和预购量，欠费关阀。
4、预警系统：电池欠压，计量异常、预购量和预付费使用达到阈值等告警提示，可据不同用户设置不同应急用水量。
5、大容量存储：可长达24个月月冻结数据与31天日冻结数据。
6、阶梯水价：水价可据用户类别及用量设置不同基准价和阶梯价。
3.1.3.3 功能特点
■ 超长寿命组合电池：标准ER26500电池+SPC1520电池电容组合供电保证8年使用无须更换。
■ 内置/外置天线：支持内置/外置天线、信号稳定可靠，实现全覆盖，无盲区。
■ 直读采样准确度高：基于我司直读水表远传，读数准确性可达到100%。
■ 上传频率灵活设置：数据上传周期可设置，满足不同用户管理需要。
■ 防护等级IP68：防护等级IP68，适应各种复杂环境。
■ 电子单元模块化结构设计维护更便捷。
■ 系统采用BS架构：无需安装客户端，浏览器登录即可，PC机和手机均可支持。
■本产品采用我司非常成熟稳定的直读采样为基础，读数准确性可达到100%。
3.1.3.4 技术指标
3.1.3.5 电气参数
3.1.3.6 安装图及尺寸
3.1.4 IP物联远传直读水表
3.1.4.1 概述
IP物联远传直读水表（以下简称IP水表）是针对供水公司智能化管理的实际需要，自行研制的一款便于远程抄表及控制的远传水表。它采用我司直读水表为计量基础，通过GPRS或短信方式进行自动联网通讯，实现水表使用水量的自动远程抄表，有效地避免了管理部门上门抄表。本产品还具备阀门控制功能（可选），方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益。
本IP水表，符合GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》的要求，也可根据用户需求定制通信协议。
3.1.4.2 功能特点
■ 远程抄读： 周期性定时主动上报表计读数。
■ 远程阀控：可远程关阀和开阀 。
■ 预付费： 支持预付费和预购量。
■ 预警系统：电池欠压，计量异常、预购量和预付费使用达到阈值等告警提示，可根据不同用户设置不同应急用水量。
■ 大容量存储：长达24个月月冻结数据。
■ 阶梯水价：水价可据用户类别及用量设置不同基准价和阶梯价。
■ GPS定位：GPS地理定位，便于管理。
3.1.4.3 性能优势
■ 超长寿命组合电池：标准电池电容组合供电保证6年使用无须更换。
■ 内置/外置天线：支持内置/外置天线、信号稳定可靠，实现全覆盖，无盲区。
■ 直读采样准确度高：基于我司直读水表远传，读数准确性可达到100%。
■ 上传频率灵活设置：数据上传周期可设置，满足不同用户管理需要。
■ 防护等级IP68：符合IEC529国际性标准规定防护等级IP68。
■ 电子单元模块化结构设计维护更便捷。
■ 系统采用BS架构：无需安装客户端，浏览器登录即可，PC机和手机均可支持。
3.1.4.4 主要零部件的作用
■ 供电电池： 主要用于存放电池以便拆卸。
■ GPRS天线：主要放置GPRS模块天线。
■ 表壳：主要用于将计量采集模块、电路板及阀控电机装于其内。
■ 光电直读采样模块：主要用于采样计量数据。
■ 基表：主要用于计量当前用水量。
■ 通孔球阀(可选配)：主要是在主电路板的控制下对流经表内的自来水进行关闭与开通的控制。
3.1.4.5 技术指标
3.1.4.6 电气参数
3.1.4.7 安装图及尺寸
3.1.5 光电直读大口径远传水表
3.1.5.1 产品介绍
水平螺翼式与垂直螺翼式系列大口径直读远传水表利用光电直读采样技术，直接读取当前表盘示数，抄表准确率100％，具有高可靠性、高精度和低功耗的特点。
3.1.5.2 工作原理（光电字轮编码直读方式）
原理：通过透射式光电转换，瞬间抄表读取计数器字轮位置状态，采用光电编码器原理，将每个字轮作为一个码盘，五个红外接收管感应字轮上的透光槽射过来的红外光而引起的电平变化组成一组五位数码，经译码后远传至系统计算机在抄表界面上显示与水表窗口值相同的数字。
3.1.5.3 功能特点
■ 光电编码直读方案，计量数据准确可靠；
■ 采用外部电源供电时，可实现电子远传功能；
■ 选用DL/T 645 通信规约，搭建集中抄表系统更方便；
■ M-BUS/RS485总线设计，现场抗干扰能力更强；
■ 尺寸：水表的公称口径、公称流量、长度、连接螺纹和法兰符合GB/T778．1—1996《冷水水表第1部分：规范》中表1或表2的规定。
■ 数据引出线规格：RVV2*0.3 mm，长度为100厘米两芯防水护套线，芯线为多股线，电缆外套金属软管。
3.1.5.4 技术指标
■ 接口类型：RS485、MBUS、TTL可选；
■ 计量等级：2级；
■ 单表抄表时间：≤800ms；
■ 传输距离：≥1200m；
■ 通讯传输速率：1200kps；
■ 工作电源： DC12V±2V；
■ 电子读数准确性：100%；
■ 壳 体：球墨铸铁；
■ 取样方式：光电编码直读；
■ 额定功耗：供电时≤1毫安，读数时≤12毫安；
■ 该产品具有IP68防水标准。
3.1.5.5 大口径水表相关参数
■ LXLGY水平螺翼式结构直读大口径水表参数
■ 垂直螺翼式结构直读大口径水表参数
3.1.5.6 产品特点
■ WS垂直螺翼式水表的结构设计结构紧凑、简单、合理，无蜗轮蜗杆传动链，叶轮直接驱动计数器；同时采用高硬度轴及其特殊的轴承系统，阻力小，传动效率高，始动流量非常低，耐磨也大大加强。具有量程范围宽，流通能力大，高流量区压力损失小，低流量区测量精度高的特点；
■ 计数器采用铜密封处理，防水等级达到IP68；
■ 内置不锈钢滤网。
3.2 数据采集设备解决方案
3.2.1 MRC-3000型数据集中器
3.2.1.1 概述
MRC-3000数据集中抄表终端采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间，能够通过设定或定时采集并存储水表的各项数据，并能通过GPRS或以太网与主站交换数据，具有SDRAM 64M超大数据运行空间和Nand Flash 128M 数据存储空间，能够保证停电后数据可保存10年不丢失。终端采用大屏幕液晶显示，同时具备红外、RS485、M-Bus、无线等通讯接口,可满足挂载采集器和直接挂载表计具等多种抄表模式。完备的自恢复电路设计，确保设备正常工作，防止死机。本终端采用先进的超低功耗大规模集成电路技术，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
3.2.1.2 功能特点
■ 数据采集、处理功能：可实时召测或根据设定的抄读间隔自动采集远传表相关数据信息。
■ 定时自动采集：集中器根据主站设置的抄表方案自动采集远传表的数据。
■ 抄收功能：数据集中器主要完成对远传表数据进行采集和监控，并且把这些监控数据通过无线（GPRS，CDMA，GSM）或者有线（以太网等）通道上传到监控中心（主站）。并且具备接收控制中心命令进行实时全部抄收和随机抄收功能。
■ 设置功能：可设置自动抄表周期、抄收间隔、抄读间隔等，并且防止非授权人员操作的措施。
■ 扩展功能：可接收控制中心命令或按照设定冻结时间，实时指定时间对水气热表累计量的冻结。
■ 校时功能：集中器采用高精度的实时时钟芯片，能准确记录当前时间，计时单元的日计时误差≤1S/d，支持主站远程校时，保持终端始终与主站一致。
■ 控制功能：可接收控制中心命令，控制预付费用户的打开和关闭。
■ 无线远程通信功能：集中器内嵌GPRS/CDMA/GSM无线数据通信模块。
■ 数据存储功能：集中器的存储系统采用8M的SPI FLASH电子盘。可长时间保存各种数据。
3.2.1.3 技术参数
3.2.1.4 安装尺寸图
3.2.1.5 集中器类型明细表
3.2.2 DCT-2500G型数据采集器
3.2.2.1 概述
DCT-2500G型数据采集器是以监测设备为核心，运用公网（GPRS）无线通信技术和现代传感器技术，采集、存储和传输大口径远传水表流量数据及压力传感器数据。
3.2.2.2 功能特点
■ 通过GPRS（中国移动或中国联通均可）网络接入设备数据传送至平台系统；
■ 具备高性能吸盘天线，确保数据采集器可以在管道井中正常通信；
■ 可采集RS485远传大口径水表数据、压力变送器数据和远程控制管道上阀门开关，通信协议支持645 协议和188协议；
■ 数据采集器按用户设定周期采集和存储远传水表的数据。周期为1分钟～1天，以分钟为单位，默认为5分钟；
■ 数据采集器按用户定义的周期把发送周期内记录的数据通过GPRS无线通信技术发送到数据中心服务器。发送周期可选：1小时、6小时、24小时，默认为6小时；
■ 发送周期从发送基准时间开始，每隔一个发送周期时间，数据采集器启动GPRS发送数据，发送基准时间可任意设定；
■ 数据采集器采用4节高功率锂氩电池供电，默认情况下工作时 （每6小时通讯一次），电池一次性使用寿命大于8年；
■ 数据采集器可通过GPRS方式进行远程配置。也可通过485通信方式使用电脑进行设备配置。
3.2.2.3 性能参数
3.2.3 DCT-2001型数据采集器
3.2.3.1 概述
DCT-2001数据采集器是我司开发应用于水表、气表、热量表等智能网络抄表系统的专用扩展设备，每一个输出端口引出一条扩展总线，扩展总线连接计量表。系统向下通过寻址方式控制水表电源的通断并读取表计数据信息来实现集中抄表和单机抄表，本产品还具有防雷、总线隔离、故障指示、过载保护、短路保护等功能。
3.2.3.2 功能特点
■ 系统通过寻址方式访问对应数据采集器输出通道内的表计，而不影响其它数据采集器输出通道内表计工作。
■ 通道输出扩展，在网络数据传输时，实时为该通道表计进行供给电源和进行数据通讯；
■ 对通信链路的信号进行放大，可延长网络传输距离及增加网络负载能力。
■ 仅在抄表时对下行表计供电，系统整体功耗降低，抗干扰能力强。
■ 能自动测试下行Mbus通道负载情况，具有短路、过载指示功能，同时切断有故障的通道，保障设备不被损坏。
■ 数据采集器采用电力工业级开关电源供电，具有输入电压范围大、输出功率大，电源效率高等特点。
■ 其中DCT-2001W型数据采集器与数据集中器通过无线连接，降低施工难度。
3.2.3.3 电气参数
3.3.4 DCT-2300M/R 物联网采集终端
3.3.4.1 产品简介
DCT-2300系列物联网采集终端（以下简称终端）是一种集合了物联网技术（2G物联网模块或NB-IoT模块）、超低功耗技术和智能抄表于一身的智能网络抄表设备，它采用电池供电，特别适用于取电和布线困难的抄表场合；可单独设置抄表时间和上报周期。本终端采用高性能8位超低功耗MCU硬件平台，内部扩展 512-Kbit EEPROM数据存储空间，能定时采集并存储水表的各项数据。上行通信通过GPRS无线远传与主站交换数据。下行接口可接入RS485表计或M-bus表计。
3.3.4.2 产品特点
■ 非正常工作时超低休眠电流，以保障电池使用寿命；
■ 通过GRPS无线远传抄表，无空间距离限制；
■ 可灵活选配不同的电池容量确定抄表数量和使用年限，支持外置电池供电或内置电池供电；
■ 具有电池电压低告警和根据表计数量判断过载等功能；
■ 可通过本地导入表计档案、调试和设置参数等操作；
■ 可随时通过唤醒按键唤醒设备进行进入工作状态；
■ 壁式安装，外壳密封性好；
■ 具有运行、网络、抄表等指示灯指示功能，方便调试使用。
3.3.4.3 技术参数：
3.3.5 DCT-2310M/R 物联网采集终端
3.3.5.1 产品简介
DCT-2310系列物联网采集终端（以下简称终端）是一种集合了物联网技术（2G物联网模块或NB-IoT模块）、和智能抄表于一身的智能网络抄表设备，它采用电源适配器供电，适用于单元楼宇或管理表计数量在128只以内的自动抄表场合；支持实时在线抄表，可单独设置抄表时间和上报周期。本终端采用高性能8位超低功耗MCU硬件平台，内部扩展 512-Kbit EEPROM数据存储空间，能定时采集并存储水表的各项数据。上行通信通过GPRS无线远传与主站交换数据。下行接口可接入RS485表计或M-bus表计。
3.3.5.2 产品特点
■ 电源适配器供电，支持实时在线抄表；
■ 仅在抄表时输出电压给表计供电，系统整体功耗降低，抗干扰能力强；
■ 具有根据表计数量判断过载功能；
■ 可通过本地导入表计档案、调试和设置参数等操作；
■ 可随时通过唤醒按键唤醒设备进行进入工作状态；
■ 壁式安装，外壳密封性好；
■ 具有运行、网络、抄表等指示灯指示功能，方便调试使用。
3.3.5.3 技术参数
3.3.5.4 主要功能
■ 无线远程通信功能：终端内嵌GPRS或NB-IoT无线数据通信模块，它利用GPRS无线数据业务进行终端数据通信；
■ 定时数据采集与存储：按照所设定的时间周期自动对表计数据进行采集和冻结，并主动上报数据；
■ 状态检测与告警功能：终端具有多种异常智能检测、分析并自动报警功能，并可将异常信息主动上报给主站；
■ 状态指示功能和按键功能：具有终端运行和无线通信状态指示功能和按键功能。
■ 终端进入维护状态下，配合现场调试软件，可对终端各项数参数进行设置，如主站IP地址和端口号IP、终端地址、下行抄表类型、表档案导入等；
■ 终端进入维护状态下，配合现场调试软件，通过抄表接口能查询终端各种信息，如版本、告警信息、主站IP地址和端口号等信息。
3.3.5.5 现场安装调试
■ 外形与安装尺寸
■ 接线说明
3.3.5.6 按键功能:
5秒内按3次上报按键进入主动上报状态，如终端已有表档案则直接进入抄表状态，此时抄表灯每进行一次抄表闪烁一次，当抄表灯不再闪烁时表示抄表完成，进入数据上报流程，与主站通讯成功后网络灯常亮。
3.3.5.7 终端维护功能
长按上报按键5S，直到状态指示灯常亮，即进入维护状态，通过现场调试软件和抄表接口，可对终端各项数参数进行设置，如主站IP地址和端口号、终端地址、下行抄表类型、表档案导入等。同时也可查询终端各种信息，如版本、主站IP地址和端口号、上报次数、维护接口类型等信息。
注意，维护接口无通信数据时1分钟内自动退出，设备进入正常运行状态。
3.3.5.8 参数设置、档案下载和调试
■ 长按上报按键进入维护模式：长按上报按键5S直到状态指示灯常亮即进入维护模式，此时可对终端进行各项参数设置和查询，档案下载。注意：参数设置出厂时已经配置好，无特殊情况请勿更改。
■ 档案下载：打开“物联网采集终端调试软件”，按操作手册说明导入表配置档案。
■ 表数据查询：打开“物联网采集终端调试软件”，按操作手册读取表数据，以确认档案正确是否正确。
3.3.6 集中器类型明细表
3.3 供水管网端解决方案
GPRS联网：主站服务器、分站服务器、服务终端、集中器需要路由、交换机、防火墙等设备以及中国移动、中国联通网络运营商的网络支持。
以太网（局域网和广域网）：小区管理主站、服务器和集中器之间需要通过路由、交换机等设备联接，集中器必须有固定的IP 地址，小区管理主站、服务器和集中器进行网内连接或者远程网络联接。
该系统适用于供水企业远程监测供水管网，工作人员可以在调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。供水管网SCADA在线监控系统是水司供水调度管理系统的一个子系统，主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。实时或者定时把数据、运行状态以及报警信号通过无线方式（GPRS 或GMS 短信）发送到数据服务器；通过“远程监测管理软件”对现场仪表进行动态监控，对现场异常情况进行及时提醒，并调度人员排查异常情况，同时通过软件的多种分析功能提供各种应用性报表，为降低产销差、做出合理供水管理决策提供强有力的技术支撑。
3.4 信息化解决方案
3.4.1 管理站通信网络技术特点
3.4.1.1 传输体系
二级网络均采用网络传输方式，直读计量智能表计至集中器采用微功率免申请计量频段(470~510MHz)方式传输数据，集中器至管理站管理计算机采用GPRS网络传输数据，保证了数据的同步。
3.4.1.2 管理站通信系统配置
管理站可根据实际需求采用有线或无线网络接入方式，保证数据传输的稳定。管理站通信系统，网络设备配置均采用专用通信模块（以太网、光纤以太网、GPRS、INTERNET等）建立数据传输网络。
3.4.1.3 数据存储设备
本技术方案的数据存储，采用集中存储方式加分布式存储备份，即可分为集中器端存储，同时数据上传到后台计算机管理中心。在管理站管理计算机设置数据库，由数据库负责存储表的计量数据。管理站数据库与集中器数据保持同步，以达到数据互为备份的目的，保证了数据的安全存储。
3.4.1.4 系统的安全性
本通信系统由二级网络组成，各级通信系统相互独立，均通过专用线路组建网络，相互没有依存关系，系统间只需相互提供网络接口，保证了整个系统的高级安全性。
公网故障时，管理站管理计算机可独立完成数据存储和控制管理工作，并且将全部数据存储，网路恢复时可通过查看历史数据或对缺失数据补充存储，以达到保证数据完整的目的。
3.5 抄表收费系统方案
3.5.1 方案概述
MRC-3000数据集中抄表终端采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间，能够通过设定或定时采集并存储水表的各项数据，并能通过GPRS或以太网与主站交换数据，具有SDRAM 64M超大数据运行空间和Nand Flash 128M 数据存储空间，能够保证停电后数据可保存10年不丢失。终端采用大屏幕液晶显示，同时具备红外、RS485、M-Bus、无线等通讯接口,可满足挂载采集器和直接挂载表计具等多种抄表模式。完备的自恢复电路设计，确保设备正常工作，防止死机。本终端采用先进的超低功耗大规模集成电路技术，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
3.5.2 功能特点
■ 数据采集、处理功能：可实时召测或根据设定的抄读间隔自动采集远传表相关数据信息。
■ 定时自动采集：集中器根据主站设置的抄表方案自动采集远传表的数据。
■ 抄收功能：数据集中器主要完成对远传表数据进行采集和监控，并且把这些监控数据通过无线（GPRS，CDMA，GSM）或者有线（以太网等）通道上传到监控中心（主站）。并且具备接收控制中心命令进行实时全部抄收和随机抄收功能。
■ 设置功能：可设置自动抄表周期、抄收间隔、抄读间隔等，并且防止非授权人员操作的措施。
■ 扩展功能：可接收控制中心命令或按照设定冻结时间，实时指定时间对水气热表累计量的冻结。
■ 校时功能：集中器采用高精度的实时时钟芯片，能准确记录当前时间，计时单元的日计时误差≤1S/d，支持主站远程校时，保持终端始终与主站一致。
■ 控制功能：可接收控制中心命令，控制预付费用户的打开和关闭。
■ 无线远程通信功能：集中器内嵌GPRS/CDMA/GSM无线数据通信模块。
■ 数据存储功能：集中器的存储系统采用8M的SPI FLASH电子盘。可长时间保存各种数据。
3.5.3 技术参数
3.5.4 安装尺寸图
